VARIATEURS ELECTRONIQUES

VARIATEURS ELECTRONIQUES

VARIATEURS ELECTRONIQUES

En plus du moteur électrique, Vernis Motors fournit des convertisseurs électroniques et des entraînements pour contrôler les moteurs électriques, qu’il s’agisse de moteurs asynchrones ou de moteurs brushless. Dans la gamme sans balais, il existe deux possibilités, les moteurs avec capteurs à effet Hall, qui permettent de démarrer le moteur en cas de démarrage à faible couple, ou les moteurs sans capteur qui ne nécessitent pas ce type de démarrage.

Plaques pour l’alimentation en courant continu:
Pour des tensions d’alimentation de 12 et 24 Vcc avec un maximum d’ampérage moteur de 17, 34 et 67 A, soit 1600W. Les vitesses standard sont de 1500 ou 3000 tr / min. bien qu’il y ait la possibilité de programmer d’autres vitesses.

Plaques pour l’alimentation AC:
Commande de moteur asynchrone et sans balai pour des tensions d’alimentation de 230 V et une puissance de 1,1 KW et 2,2 KW. Ces cartes ont une entrée analogique 0-10 V. une entrée numérique et l’option de communication avec un circuit de contrôle auxiliaire, en plus d’une entrée pour lire la température du moteur.
Variateurs de fréquence pouvant être réglés automatiquement sur des tensions 110 V ou 230 V et permettant le contrôle de moteurs asynchrones jusqu’à 15 000 tr / min.

Convertisseurs pour entrée 230 V 50/60 Hz. Triphasé et sortie 230 V 200 Hz triphasé, avec une puissance jusqu’à 1,8 KVA.
 Les plaques ont une protection contre les surintensités, court-circuit, surtension pour assurer le bon fonctionnement et la protection de l’équipement.

La conception des plaques est faite afin de se conformer aux directives et règlements applicables:
UNE-EN 55014-1:2008 Compatibilité électromagnétique. Exigences pour les appareils électroménagers, les outils électriques et les appareils similaires. Partie 1: Emission.
UNE-EN 55014-2:1998/A2:2009 Compatibilité électromagnétique. Exigences pour les appareils électroménagers, les outils électriques et les appareils similaires.. Partie 2: Immunité.
UNE-EN 61000-6-1:2007 Compatibilité électromagnétique (CEM). Partie 6-1: Normes géneriques. Immunité dans les environnements résidentiels, commerciaux et d’industrie légère.
UNE-EN 61000-6-3:2007/A1:2012 Compatibilité électromagnétique (CEM). Partie 6-3: Règles génériques. Norme d’émission dans les environnements résidentiels, commerciaux et de l’industrie légère.

EN 61800-2:1998 Systèmes d’entraînement de puissance électrique à vitesse réglable – Partie 2: Exigences générales – Spécifications d’évaluation de la fréquence réglable basse tension a.c. systèmes d’entraînement de puissance.
EN 61800-3:2004 Systèmes d’entraînement électrique à vitesse variable – Partie 3: Exigences CEM et méthodes d’essai spécifiques.
EN 61800-5-1:2007 Entraînements de puissance électrique à vitesse variable – Partie 5-1: Exigences de sécurité – Électrique, thermique et énergétique.

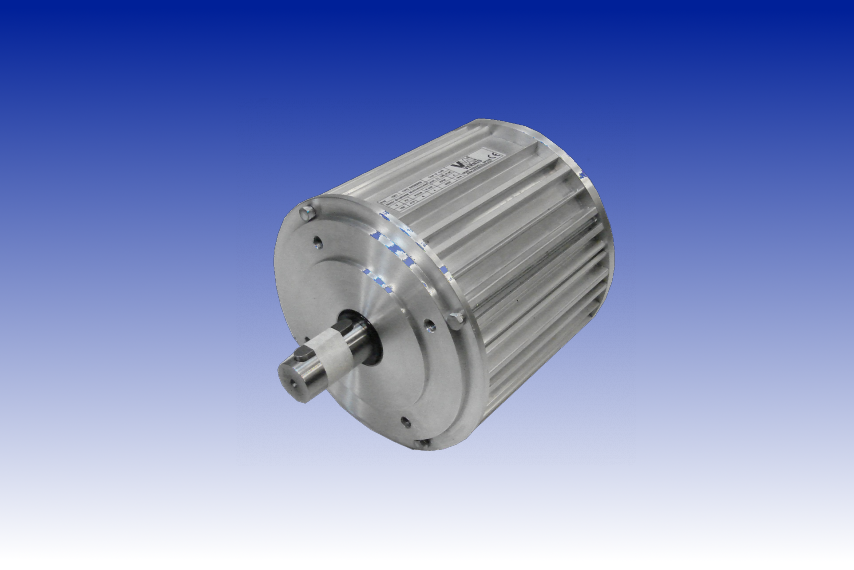

MOTEURS BRUSHLESS

MOTEURS BRUSHLESS

MOTEURS BRUSHLESS

Vernis Motors SL conçoit et fabrique des moteurs sans balais qui peuvent être alimentés par des convertisseurs DC / AC ou des convertisseurs DC / DC. Ces moteurs peuvent être fournis avec ou sans l’électronique de commande.
En plus des applications industrielles, de la ventilation, ces moteurs ont également une application dans le domaine de la mobilité.
Ils se caractérisent par leur meilleure efficacité par rapport aux moteurs asynchrones traditionnels, pouvant atteindre des rendements supérieurs à 90%.
Ils peuvent être équipés d’un ventilateur ou sans, cela dépend du domaine d’application auquel ils sont destinés.
Le système de construction peut être similaire à celui des moteurs CEI type 63, 90 et 112 ou avec boîtier extrudé avec électronique incorporée à l’intérieur pour les tailles 63, 80 et 90.

CARACTERISTIQUES TECHNIQUES

Alimentation Avec convertisseur cc/ca ou ca/ca.
Types: 63, 80, 90 y 112
Pôles: 8
Classe thermique: Classe F
Forme Constructive: IEC B3, B5, B14 ou ses combinaisons. Boîtier extrudé avec électronique incorporée.
Degré de protection: IP-54
Service: Selon UNE EN 60034-1
Axe:  Acier Inoxidable
Roulements:  À boules de marques reconnues

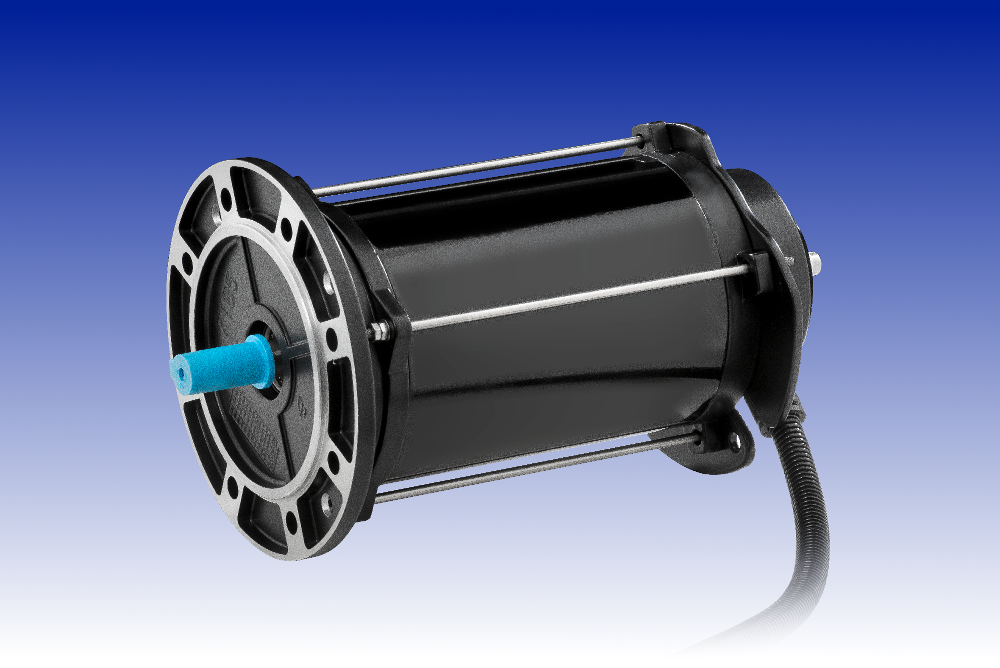

MOTEURS À COURANT CONTINU

MOTEURS À COURANT CONTINU

MOTEURS À COURANT CONTINU

Vernis Motors SL conçoit et fabrique des moteurs électriques, des aimants permanents à courant continu, personnalisés pour le client ou avec des raccords standardisés. Les logements des moteurs sont en fer avec un traitement anticorrosion, avec la possibilité pour les types CC-80 et CC-110 d’être équipés de boîtiers en aluminium et auto-ventilés.

Tous les moteurs sont équilibrés dynamiquement. Avec des tensions d’alimentation allant de 12 V à 200 V, avec une puissance utile jusqu’à 650 W, un couple nominal de 1,7 Nm maximum et une vitesse jusqu’à 4800 tr / min. Le degré de protection est IP 54 et l’isolation thermique 155º.



CARACTERÍSTICAS TÉCNICAS

Tension d’alimentacion: De 12 à 200V
Couple Nominal: Hasta 1,7 Nm
Puissance: Hasta 640 W
Vitesse De 630 à 4800 r.p.m.
Isolation. Classe F
Pôles 2 ou 4
Diamètres 52, 64, 80, 110
Entraînement À aimants permanents
Degré de protection: IP-54
Service: S1-S2-S3
Forme Constructive Couple standad IEC B3, B5, B14 ou sur mesure
Brosses: Facilement changeable
Axe: Acier inoxidable
Aimants Rigoureusement contrôlés, incorporés au stator
Refroidissement Posibilité d’inclure un boitier en aluminum avec ailettes et ventilateur
Roulements:  A billes, de marque reconnue
MOTEURS À HAUTE FRÉQUENCE

MOTEURS À HAUTE FRÉQUENCE

MOTEURS À HAUTE FRÉQUENCE

Vernis Motors dispose d’une gamme de moteurs haute fréquence conçus pour les applications dans lesquelles une grande vitesse de rotation est nécessaire avec un dimensionnement limité. Ces moteurs ont le grand avantage d’être sans entretien. Parmi leurs applications typiques, nous pouvons trouver n’importe quel type des machines-outils.

Conformément à sa politique de personnalisation des produits en fonction des besoins du client, Vernis Motors peut fournir à ces moteurs l’accouplement et le connecteur nécessaires pour chaque application.

Ces moteurs ont un stator asynchrone triphasé, un rotor à cage d’écureuil équilibré, un carter de moteur obtenu par extrusion d’aluminium et une ventilation interne qui lui confère une grande puissance d’auto-ventilation. Le moteur peut être fourni seul ou avec le convertisseur électronique. Veuillez consulter pour d’autres puissances et tailles. Si d’autres caractéristiques sont requises par le client, merci de bien vouloir nous contacter.

MODELO AC-42

MODELO AC-52

MODELO AC-56

CARACTERÍSTICAS TÉCNICAS

Tension nominale: De 220Vàa 400V
Fréquence: 100 à 400 Hz
Puissances disponibles: Jusqu’à 736 W
Isolation. Clase F
Vitesses: De 6000 à 24000 rpm
Degré de protection IP-54
Service: S1
Boîtier:  Aluminium extrudé
Couvercle: Aluminium
Axe: Acier
Rotor: Aluminum injecté
Boîtier de connexion: Aluminum ou plastique
Couvercle ventilateur: Aluminum ou plastique
Roulements:  De bola sde alta calidad
