Motor para tracción eléctrica

Motor para tracción eléctrica

Motor para tracción eléctrica

CARACTERÍSTICAS TÉCNICAS

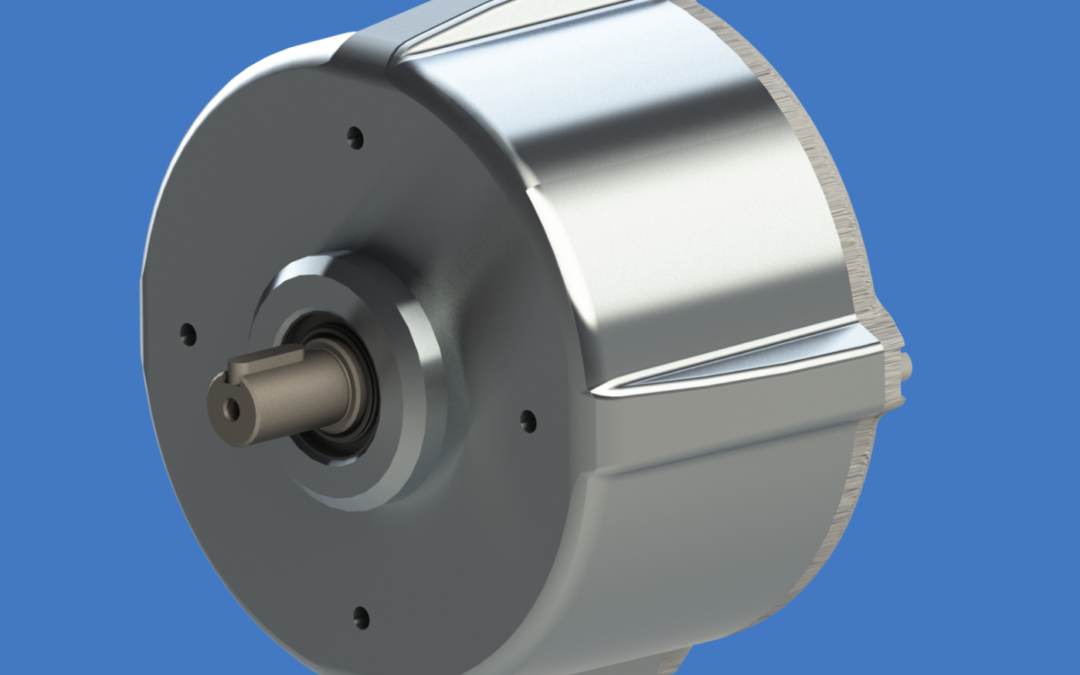

Motor síncrono de imanes permanentes

Los motores síncronos de imanes permanentes VERNIS MOTORS, se caracterizan por un alto rendimiento y eficiencia, además de una rotación suave en todo el rango de velocidad del motor, que incorpora un control total del par a velocidad cero y una rápida aceleración y desaceleración.

El diseño del motor VM incorpora imanes permanentes interiores en el rotor para formar 8 polos en concentración de flujo, lo cual aumenta el empuje. Estos sincronizan la carga con la frecuencia aplicada sin deslizamiento.El motor va preparado con las siguientes especificaciones:

  • Bastidor de bandas de aluminio para reducir el peso
  • Caja de conexiones con bornero M8
  • Eje con chaveta
  • Aislamiento de clase F, grado IP-66

Equilibrado de precisión con una velocidad máxima segura de 4500 rpm (@48 V). Diseño preparado para el control del inversor mediante un encoder. Especialmente diseñado para las aplicaciones de movilidad eléctrica que exigen una regulación de velocidad precisa, proporcionando un elevado rendimiento y suficiente fiabilidad en sus prestaciones.

Motores más eficientes

Los motores de imanes permanentes diseñados y fabricados por VERNIS MOTORS están controlados y funcionan a través de un inversor electrónico, que toma la energía eléctrica de corriente continua almacenada en la batería y la convierte en corriente alterna para alimentar el motor, lo que garantiza un funcionamiento más suave y de manera progresiva en todo el rango de revoluciones, y con una eficiencia superior.

48 v – 320 A

72 v – 320 A

96 v – 320 A

Dimensiones del motor

MOTORES DE CORRIENTE CONTINUA

MOTORES DE CORRIENTE CONTINUA

MOTORES DE CORRIENTE CONTINUA

Vernis Motors  diseña y fabrica motores eléctricos, de corriente continua de imanes permanentes, a medida del cliente o con acoplamientos estàndard.En colaboración con nuestros clientes, el departamento de ingeniería, definimos los paramentro y características de los motores de corriente continua según las necesidades que nos marque el cliente o aplicación del motor.

Las carcasas de los motores son de hierro con tratamiento anticorrosivo, para los tipos CC-80 y CC-110 existe la posibilidad de equiparlos con carcasa de aluminio y auto ventilados. Todos los motores están equilibrados dinámicamente. Las tensiones de alimentación de 12 V a 200 V, la potencia útil hasta 640 W, El par nominal hasta 1,7 Nm máximo y la velocidad hasta 4800 rpm. El grado de protección se IP 54 y el aislamiento térmico clase F-155º.

APLICACIONES: Nuestros motores se utilizan en múltiples sectores; Náutica, Robótica, Seguidores solares, Máquinas de Vending, Sector automovilístico Ascensores Aplicaciones Ferroviarias, etc …

CARACTERÍSTICAS TÉCNICAS

TABLA DE MODELOS

Motor 4 polos, refrigeración IC 01, IP23( ES)

Motor 2 polos, refrigeración IC 01, IP23( ES )

DIMENSIONES DE MONTAJE MOTORES C.C. Otras Potencias consultar

VARIADORES ELECTRONICOS

VARIADORES ELECTRONICOS

VARIADORES ELECTRONICOS

 Plaques per  alimentació CC:

 Plaques per  alimentació AC:

Además del motor eléctrico, VERNIS MOTORS suministra los convertidores y variadores electrónicos para controlar los motores eléctricos ya sean motores asíncronos o motores brushless.Dins la gama de motores brusless hay dos posibilidades: motores con sensores Hall, que permiten la arranque del motor cuando se requiere que este arranque sea bajo par, o motores sensorless, que no requieren este tipo de arranque.

Placas para alimentación en corriente continua: Para tensiones de alimentación de 12 y 24 Vdc con amperaje máximo de motor de 17, 34 y 67 A, es decir 1600 W máx. Las velocidades estándar son de 1500 o 3000 r.p.m. aunque existe la posibilidad de programar otras velocidades.

Placas para alimentación en corriente alterna: Control de motor asíncrono y brushless para tensiones de alimentación de 230 V y potencias de 1,1 KW y 2,2 KW. Estas placas disponen de una entrada analógica 0-10 V, una entrada digital y la opción con un circuito auxiliar de control, además de una entrada para poder leer la temperatura del motor. Variadores de frecuencia ajustables automáticamente a tensiones de 110 V ó 230 V y que permiten realizar el control de motores asíncronos hasta 15000 r.p.m. Convertidores para entrada de 230 V. 50/60 Hz. monofásica y salida a 230 V 200 Hz trifásica, con potencias hasta 1,8 KVA. Las placas disponen de protecciones pertinentes para garantizar el correcto funcionamiento y protección del equipo. El diseño de estas placas está realizado para poder cumplir las directivas y normativa vigentes.

Vernis Motors   dispone de controladores para alimentación en corriente alterna de 230V 50 / 60Hz, así como para alimentación en corriente continua de 12 y 24V para control de motores síncronos y asíncronos y de potencias hasta 2.2kW. Las placas para alimentación en corriente alterna disponen de una entrada analógica 0-10V y de opción de comunicación a través de un circuito auxiliar, además de una entrada para la lectura de temperatura del motor, permitiendo un total control sobre el motor.
Todas ellas están diseñadas con protección sobre corriente, cortocircuito y sobretensión para garantizar el correcto funcionamiento y rotección del equipo.
Consulte con nuestros comerciales para motores controlados con electrónica.

MOTORES BRUSHLESS

MOTORES BRUSHLESS

MOTORES BRUSHLESS

VERNIS MOTORS diseña y fabrica motores brushless para ser alimentados tanto para convertidores cc / ca como para convertidores cc / cc. Estos motores se pueden suministrar con o sin la electrónica de control.

Además de las aplicaciones industriales, ventilación, los motores brushless son ideales para aplicaciones de tracción y movilidad (como bicicletas, motocicletas, coches), ya que, ofrecen una gran potencia con un peso muy reducido, además de ser capaces de ofrecer unos pares máximos mucho más elevados, comparados con los motores clásicos de inducció.Es pueden equipar tanto con ventilador como sin dependiendo de su destino o campo de aplicación final. El formato constructivo es similar a la de los motores IEC tipo 63, 90 y 112, estos motores se pueden hacer con carcasa extruida y la electrónica incluida en el interior por los tipos 63, 80 y 90.

VERNIS MOTORS ha desarrollado un motor destinado a vehículos ligeros con un par nominal de 32 Nm, par máximo de 100 Nm, una potencia nominal de 11 kW, una tensión de 48 V dc, un consumo nominal de 200 A y un rendimiento del 93 %.

Este motor destaca por su elevado rendimiento en el punto de trabajo, lo que lo hace ideal para el aprovechamiento de la energía suministrada por las baterías, minimizando así el peso de las mismas y optimizando el binomio espacio-autonomía. Además se puede adaptar a las interfaces necesarias en cuanto a transmisión de la potencia y anclaje en bastidor.

VERNIS MOTORS ofrece el kit compuesto del motor equipado con sus correspondientes sensores Hall y la electrónica de control asociada, que incluye las protecciones eléctricas y de temperatura adecuadas para constituir un sistema seguro, fiable y robusto.

Los motores brushless, sensorless o PMSM de 4 y 8 polos con rotor de imanes permanentes fabricados por VERNIS MOTORS garantizan una alta potencia con bajo peso, el par de reluctancia (cogging) es mínimo, ideales para motores de tracción y con altos pares de pico durante todo el rango de velocidades.

CARACTERÍSTICAS TÉCNICAS

Motor PMSM T.90/8 8kW 4500rpm amb reductora

Motor PMSM T.90/8 1.5kW 4500 rpm B5 con freno

Motor PMSM T.112/8 15kW 3750 rpm con ventilación forzada

Motor PMSM T.112 / 8 15 kW 3750 rpm con ventilación forzada y reductoraamb ventilació forçada i reductora

Motor PMSM T.90/8 8kW 4500rpm

Motor T.56/4 500W 30Nm 200 rpm Incluye reductora epicicloidal

Motor brushless de alta eficiencia con imanes permanentes montado en carcasa extrusionada de fijación con brida B14

Motor brushless de alta eficiencia con imanes permanentes y fijación con brida B5 estándar IEC, gobernado por electrónica incorporada.

APLICACIONES

Coche Eléctrico

Taxi eléctrico

Coche postal

Carritos de Golf

Elevador eléctrico

TABLA DE MODELOS

Motor brushless / sensorless / PMSM de alta eficiencia, 4 polos

Motor brushless / sensorless / PMSM de alta eficiencia, 4 polos

Motor brushless / sensorless / PMSM de alta eficiencia, 8 polos

Motor brushless / sensorless / PMSM de alta eficiencia, 8 polos.
